■ 适用范围
扬州中恒电气有限公司生产的“中科恒”牌HY1.5W-0.8/2.3-R电压互感器PT二次接地保护器，适用于在电力系统继电保护规程中一般要求变电所电压互感器中性点集中一点统一接地，为防止雷电等系统过电压通过电压互感器危害人身及二次设备安全，常规设计是在就地电压互感器端子箱内二次中性点即通常说的N线上，安装一个二次接地保护器。HY1.5W-0.8/2.3-R可以实现以上功能，为电力系统的安全运行提供了可靠的保障。
■ 技术参数
|
型 号 |
HY1.5W-0.8/2.3-R |
|
最大持续工作电压Uc～ |
800V |
|
标称放电电流In(8/20us) |
15 kA |
|
电压保护水平Up(8/20us) |
≤2.3 kV |
|
响应时间 |
≤25 ns |
|
工作温度 |
-40℃～+80℃ |
|
防护等级 |
IP 20 |
|
外壳材料 |
阻燃尼龙 |
|
安装接线导线橫截面积 |
单股硬导线6～25 mm2 多股软导线6～35 mm2 |
■ 特点
●采用限压型防雷技术。
●内置脱扣保护功能，温控断路技术及热脱扣装置，保护器因过热、击穿失效时能自动断开。
●通流量大、残压低、响应放电速度快。
●可选择附带遥信端子，便于远程报警控制。
●窗口颜色显示工作状态，红色指示产品故障，提示需更换。
●标准35mm导轨安装，安装、更换方便，易于维护。

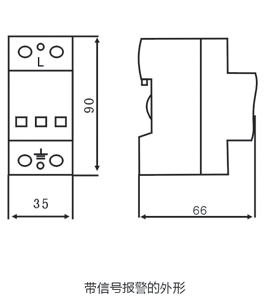

■外形尺寸图
|
