一. 适用范围:
ZH1- B120系列低压配电系统用大通流电源电涌保护器,专为保护低压电气装置免遭由开关动作、雷击及电磁脉冲所产生的电涌危害而设计。采用高能压敏元件和先进防雷技术精心制作。应用于LPZ0A与LPZ1区界面的相线L、中性线N与保护线PE之间以及相线L和中性线N之间的等电位连接,安装在220/380V低压供电系统的电网进线处或总配电盘中,它可用于保护单相电源系统,也可用于保护三相电源系统;
最大放电电流分别可达120 KA,用于低压配电系统的第一级(B级)过电压保护。
二. 技术参数:
型号 |
最大持续工作电压Uc~ |
直流参数
电压V1mA |
标称放电电流In(8/20us) |
最大放电电流Imax(8/20us) |
电压保护水平Up |
ZH1-B120 |
320 V |
510 V |
60 kA |
120 kA |
2.5 kV |
385 V |
620 V |
60 kA |
120 kA |
2.8 kV |
420 V(常用) |
680 V |
60 kA |
120 kA |
3.0 kV |
440 V |
750 V |
60 kA |
120 kA |
3.2 kV |
460 V |
750 V |
60 kA |
120 kA |
3.5 kV |
响应时间 |
≤25 ns |
适用电源 |
220/380V ~50HZ |
工作环境 |
-40℃~+85℃ |
外壳材料 |
阻燃尼龙 |
防护等级 |
IP 20 |
配前置熔断器或断路器: 125A(分断电流35KA) |
连接导体的橫截面积: 6~25 mm2 |
三. 常用规格型号:
单相电源 |
三相电源 |
ZH1-B120/2-420
|
ZH1-B120/3-420
ZH1-B120/4-420 |
四. 产品特点:
1. 内置多级热脱扣装置,为供电网络正常运行提供可靠保护
2. 窗口颜色显示工作状态,红色指示产品故障。提示更换,清晰易辨。
3. 标准35MM导轨安装的模块化设计,便于安装和维护
4. 电涌泄放能力大、电压保护水平低、响应速度快、无续流
5. 压敏型高能电涌保护器,最大可承受峰值为120 kA的8/20us脉冲波
6. 可选择附带遥信报警端子,提供远程故障监控功能

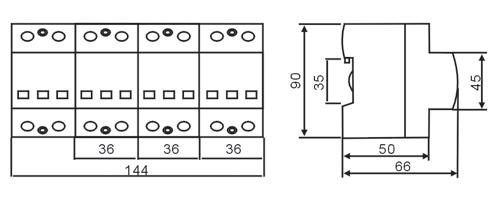

五. 外形尺寸图
六.接线方式: |
