一.适用范围:

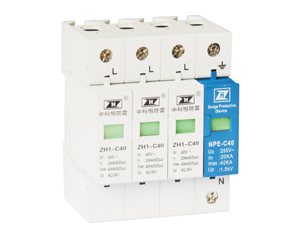

ZH1-C40系列低压配电系统电涌保护器专为抑制低压电气装置中的浪涌而设计,是一种具有模块化组合功能的电涌保护器件,可用于雷击区域的LPZ1-2区域或更高界面,一般用于建筑物分配电或UPS前端。并能保护安装在它下游的电气装置和设备免遭由于开关动作、静电泄放、感应雷击所产生的浪涌危害。最大放电电流可达40KA,用于低压配电系统的第二级(C)过电压保护。
二. 技术参数:
型号 |
最大持续工作电压Uc~ |
直流参数
电压V1mA |
标称放电电流In(8/20us) |
最大放电电流Imax(8/20us) |
电压保护水平Up |
ZH1-B60 |
275 V |
430 V |
20 kA |
40 kA |
1.5 kV |
320 V |
510 V |
20 kA |
40 kA |
1.5 kV |
385 V |
620 V |
20 kA |
40 kA |
1.8 kV |
420 V(常用) |
680 V |
20 kA |
40 kA |
2.0 kV |
440 V |
710 V |
20 kA |
40 kA |
2.2 kV |
460 V |
750 V |
20 kA |
40 kA |
2.5 kV |
N-PE |
255 V |
600 V |
20 kA |
40 kA |
≤1.5 kV |
响应时间 |
≤25 ns |
适用电源 |
220/380V ~50HZ |
工作环境 |
-40℃~+85℃ |
外壳材料 |
阻燃PBT |
防护等级 |
IP 20 |
配前置熔断器或断路器: 32A(分断电流10KA) |
连接导体的橫截面积: 2.5~16 mm2 |
三.常用规格型号:
单相电源 |
三相电源 |
ZH1-C40/2-420
ZH1-C40/1+NPE-420
|
ZH1-C40/3-420
ZH1-C40/4-420
ZH1-C40/3+NPE-420 |
四.特点:
1. 插拔式模块化结构, 标准35mm导轨安装,安装/更换方便,易于维护。
2. 内置温控断路技术及热脱扣装置,保护器因过热、击穿失效时能自动断开。
3. 窗口颜色显示工作状态,绿色为正常。红色指示产品故障,提示需更换。
4. 可选择附带遥信端子,便于远程报警控制。
5. 通流量大、残压低、响应速度快、无续流。
6. 通过选用一种或两种模块可构成2P、3P、4P、1P+N、3P+N等组合,实现对TT、IT、TN-S、TN-C和TN-C-S供电系统提供电涌过电压保护。
五. 外形尺寸图:
六.接线方式: |
