一．适用范围：
ZH1-MX系列模块式防雷箱是箱体式并带简单指示功能的电源系统电涌保护器。产品多应用于电源电涌保护器模块安装时需要附加箱体的应用环境，防止低压设备受到过压干扰和直击雷的破坏。具体选用时参照箱体内置的电源电涌保护器模块分区分级选用
二． 技术参数
|
防雷级别 |
型 号 |
标称工作电压Un～ |
最大持续工作电压Uc～ |
雷电冲击电流Iimp(10/350us) |
标称放电电流In(8/20us) |
最大放电电流Imax(8/20us) |
电压保护水平Up |
|
一级 |
三相防雷箱 |
ZH1-A50/360MX |
360V
（三相） |
275V
（单相） |
50 kA |
50 kA |
200 kA |
≤2.0 kV |
|
ZH1-A35/360MX |
35 kA |
35 kA |
160 kA |
≤2.0 kV |
|
ZH1-A25/360MX |
25 kA |
25kA |
150 kA |
≤2.0 kV |
|
ZH1-A15/360MX |
15 kA |
15 kA |
100 kA |
≤2.0 kV |
|
ZH1-B200/360MX |
360V |
420V |
---- |
100 kA |
200 kA |
≤3.2 kV |
|
ZH1-B150/360MX |
60 kA |
150 kA |
≤3.0 kV |
|
ZH1-B120/360MX |
60 kA |
120 kA |
≤3.0 kV |
|
ZH1-B100/360MX |
60 kA |
100 kA |
≤2.8 kV |
|
ZH1-B60/360MX |
40 kA |
60 kA |
≤2.5 kV |
|
二级 |
ZH1-B60/360MX |
30kA |
60kA |
≤2.2 kV |
|
ZH1-C40/360MX |
20 kA |
40 kA |
≤2.0 kV |
|
三级 |
ZH1-D25/360MX |
360V |
385V |
------ |
10 kA |
25kA |
≤1.5 kV |
|
一级 |
单相防雷箱 |
ZH1-A50/220MX |
220V |
275V |
50 kA |
50 kA |
200 kA |
≤2.0 kV |
|
ZH1-A35/220MX |
35 kA |
35 kA |
160 kA |
≤2.0 kV |
|
ZH1-A25/220MX |
25 kA |
25kA |
150 kA |
≤2.0 kV |
|
ZH1-A15/220MX |
15 kA |
15 kA |
100 kA |
≤2.0 kV |
|
ZH1-B200/220MX |
220V |
420V |
------ |
100 kA |
200 kA |
≤3.2 kV |
|
ZH1-B150/220MX |
60 kA |
150 kA |
≤3.0 kV |
|
ZH1-B120/220MX |
60 kA |
120 kA |
≤3.0 kV |
|
ZH1-B100/ 220MX |
60 kA |
100 kA |
≤2.8 kV |
|
ZH1-B60/220MX |
40 kA |
60 kA |
≤2.5 kV |
|
二级 |
ZH1-B60/220MX |
30kA |
60kA |
≤2.2 kV |
|
ZH1-C40/220MX |
20 kA |
40 kA |
≤2.0 kV |
|
三级 |
ZH1-D25/220MX |
220V |
385V |
------ |
10 kA |
25kA |
≤1.5 kV | |
注：其它特殊产品可接受定制。
三．特点
1. 箱体防护等级IP20:采用优质钢材喷塑制作,阻燃、防腐.
2. 防雷单元采用中恒ZH1产品,模块化设计,方便测试和更换
3. 带负载过流、过热、失效分离装置
4. 显示正常/故障工作状态及过电压自动计数0-99位,提供遥信
5. 防雷单元采用双重的热脱扣装置,提供更可靠的保护
6. 安装位置及方式：室内壁挂式,免维护,易操作,
7. 安装接线规格:单股硬导线6～25 mm2 多股软导线6～35 mm2
8. 响应时间tA≤25 ns温度/湿度范围：-40℃～+80℃ ,相对湿度≤95%
9. 断路装置：空开或熔断器16-125A

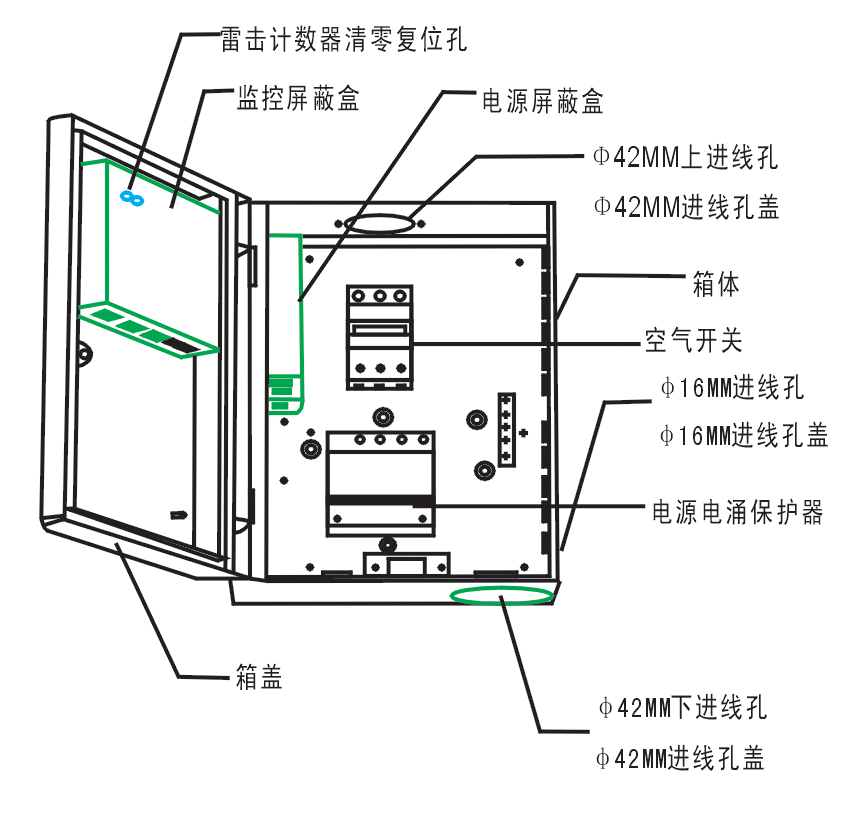

四．产品结构图片：
|
