■ 适用范围
ZHS-DV2系列电源、视频组合式二合一多功能监控专用电涌保护器, 专门用于闭路监视系统前端设备的雷电综合防护，可分别对摄像机、云台、解码器等前端设备的电源、视频/音频信号进行保护。产品采用先进的电涌防护技术和一流的雷电保护器件精心制成，为监控摄像机提供高能粗级保护和低能量的精细保护，从而有效地吸收和转移雷击和电涌产生的能量冲击，并通过接地电缆将能量引入大地，保护摄像机不受侵害。ZHS-DV系列闭路监视系统多功能电涌保护器具有多种电源工作电压选择，可满足闭路监视系统多种前端设备电源工作电压需求。多功能一体化设计，降低保护成本和安装难度,减少安装空间，大大提升了对摄像机的综合保护效果。
带云台的摄像机防护采用ZHS-DV3三合一产品，不带云台的摄像机防护采用ZHS-DV2二合一产品，根据摄像机工作电压选择相应产品。
■ 技术参数
|
型号 |
ZHS-DV2/24 |
ZHS-DV 2/220 |
ZHS-DV 2/s |
|
电源 |
视频 |
电源 |
视频 |
控制 |
视频 |
|
保护路数 |
1路 |
12路 |
|
标称工作电压Un |
24V |
5V |
220V |
5V |
24V |
5V |
|
最大持续工作电压Uc |
30V |
8V |
275V |
8V |
30V |
8V |
|
标称电流IL |
10A |
- |
10A |
- |
2A |
- |
|
标称放电电流（8/20μS） |
In= 5kA |
|
最大放电电流（8/20μS） |
Imax =10kA |
|
电压保护水平（In）Up （V） |
≤120 |
≤30 |
≤600 |
≤30 |
≤60 |
≤30 |
|
响应时间tA n（ns） |
≤25 |
≤1 |
≤25 |
≤1 |
≤1 |
|
传输速率Vs （Mbps） |
- |
20 |
- |
20 |
2 |
20 |
|
插入损耗aE |
- |
≤0.5dB |
- |
≤0.5dB |
≤0.5dB |
|
温度范围 |
-40℃…+80℃ |
|
接口类型 |
螺丝
端子 |
BNC |
螺丝
端子 |
BNC |
螺丝
端子 |
BNC |
|
安装接线规格（mm2） |
4 |
- |
4 |
- |
2.5 |
- |
|
外壳材料 |
灰色铝合金 |
屏蔽金属 |
|
外形尺寸 |
105x56x27mm |
19”机架 |
|
安装支架 |
室内壁挂式/导轨安装 |
19”机架 |
|
防护等级 |
IP20 |
多种工作电压选择：12DC、24AC、24DC、220AC
■ 特点
多功能过压保护、低损耗、-限制电压低,响应时间快
插入损耗小,通流容量大,传输性能优越
电源防雷LED失效指示
体积小,安装简单,维护方便

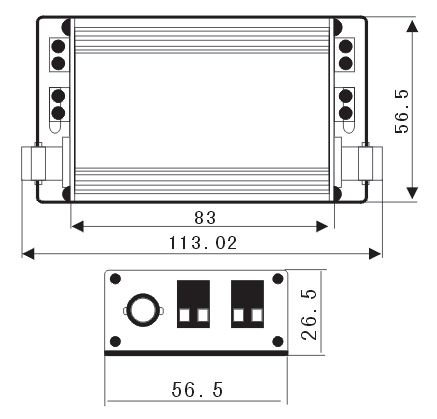

产品尺寸
 |
