概述：
雷电记数器可以检测并记录防雷器泄流次数，记录受到一定程度以上雷电流冲击的次数，以方便用户对特定区域的雷电情况做出统计和分析。我公司生产的ZHLC型雷电计数器，经过大量试验和现场使用证明，计数的准确、安装使用便利。产品依据外壳材料不同有：塑壳2位计数式ZHLC-S2和铁盒1-3位计数式 ZHLC-T1、T2、T3四种型号。
功能与特点：
l 计数准确，动态范围大，抗干扰能力强，无误动；
l 使用安装简便，还可以与各种防雷器和防雷箱配套使用
l 计数器内设有记忆电池，可在没有外加电源的情况下记录、存储数据。
l 产品类型：电流感应型。
技术参数
|
型号 |
ZHLC-S2 |
ZHLC-T1 |
ZHLC-T2 |
ZHLC-T2 |
|
工作电压 |
220 AC |
3.6V(内置电池) |
|
动作电流 |
≥1KA |
|
计数次数 |
0～99次 |
0-9次 |
0-99次 |
0-999次 |
|
外壳材料 |
PBT塑壳 |
喷塑铁盒 |
|
外形尺寸（ w×h×d） |
36×90×67 mm |
90×83×24 mm |
|
安装方式 |
导轨安装式 |
面板式或安装挂式 |
|
防护等级 |
IP20 |
|
采样模式 |
感应采样 |
|
温度范围 |
-40℃ ~ +85℃ |
注：工作电压可根据用户要求设计。
安装及维护：
1. 将计数器装入35mm标准导轨，感应线圈贴在防雷器的泄流地线上。
2. 计数器标识“感应探头”端接探头，不分左右。
3.计数器下端的L、N接电源，L接相线，N接零线，不得接反
4.将计数器的感应探头就近固定在泄放雷电流的接地线上，最大距离不得超过50厘米。
5.接通电源时，数码管显示“00”。不接电源时，按下红色按钮也应显示“00”（按的时间尽量短，以减小耗电）。
6.当需要将计数器清零时，可以使用塑胶导线点触复位端，实现重新计数。

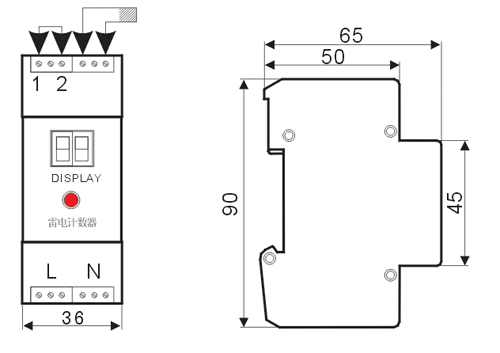

产品外观尺寸与接点功能图：
|
